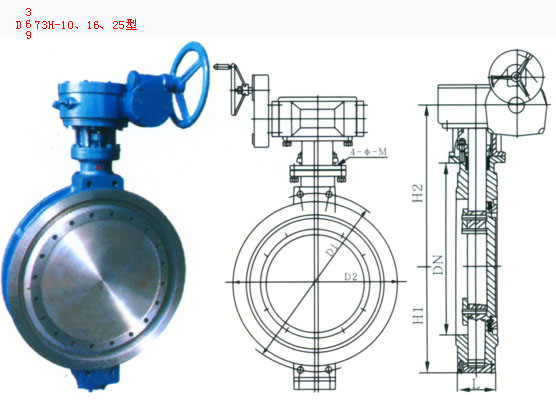

對夾式三維偏心多層次硬密封蝶閥

主要尺寸

公稱通徑 (DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H1	H2	D1	Z-ΦM	D1	Z-ΦM	D1	Z-ΦM
100	56	110	330	180	4-Φ18	180	4-Φ18	190	4-Φ23
125	64	120	345	210	4-Φ18	210	4-Φ18	220	4-Φ25
15O	70	160	370	240	4-Φ23	240	4-Φ23	250	4-Φ25
200	71	215	41O	295	4-M20	295	4-M20	31O	4-M24
25O	76	260	430	350	4-M20	355	4-M24	370	4-M27
300	83	300	500	400	4-M20	410	4-M24	430	4-M27
350	92	320	510	460	4-M20	470	4-M24	490	4-M30
400	102	330	520	515	4-M22	525	4-M27	550	4-M33
450	114	380	590	565	4-M22	585	4-M27	600	4-M33
500	127	390	610	620	4-M22	650	4-M30	660	4-M33
600	154	450	665	725	4-M27	770	4-M33	770	4-M36
700	165	480	73O	840	4-M27	840	4-M33	875	4-M39
800	190	580	910	950	4-M30	95O	4-M36	990	4-M45
9OO	203	625	930	1050	4-M30	1050	4-M36	1090	4-M45
1000	216	660	1000	1160	4-M30	117O	4-M39	1210	4-M52
1200	254	780	11OO	1380	4-M36	1390	4-M45	1420	4-M52
1400	297	880	1220	1590	4-M42	1590	4-M45	1640	4-M56
1600	318	99O	1330	1820	4-M48	1820	4-M52	1860	4-M56
1800	356	1090	1430	2020	4-M48	2020	4-M52	2070	4-M64
2000	406	1200	1540	2230	4-M48	2230	4-M56	2300	4-M64
