H76X型對夾式雙板止回閥

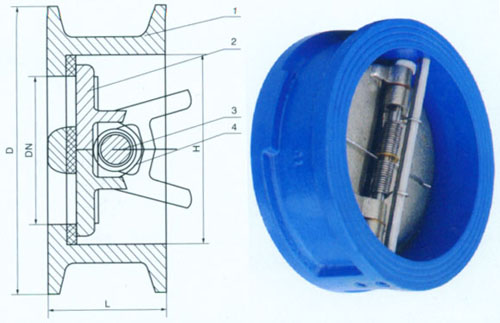

一、結構和用途 本公司生產的H76X型對夾式止回閥由閥體，閥板、閥桿及彈簧等零件組成，采用對夾連接。由于閥板的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給。由于其結構長度比一般止回閥短，對有安裝窨限制的場所最為適用。 二、 主要零件材料
零件名稱
閥體
閥板
閥桿
彈簧
閥座
材料
鑄鐵、鑄鋼、不銹鋼
環墨鑄鐵 碳鋼 不銹鋼
不銹鋼
丁腈橡膠 乙丙橡膠 氟化橡膠
三、主要技術參數
型號
公稱壓力PS(Mpa)
強度試驗壓力(Mpa)
密封試驗壓力(Mpa)
適用溫度
適用介質
H76X-10
1.0
1.5
1.1
≤80℃ 特殊≤180℃
清水 污水 海水
H76X-16
1.6
2.4
1.76
四、主要外形尺寸
L(mm)
H(mm)
D(mm)
Ⅰ型
Ⅱ型
1.0Mpa
1.6Mpa
50
43
60
105
65
46
67
73
124
80
64
89
142
100
110
162
163
125
70
86
141
192
150
76
98
468
218
200
127
219
272
273
250
114
146
328
300
181
324
378
384
公稱通徑DN(mm)
350
184
356
438
444
400
140
191
418
489
495
450
152
203
457
540
555
500
526
594
616
600
178
222
626
695
734
700
229
305
672
810
804
800
241
778
916
910
900
368
878
1016
1010
1000
432
914
1124
1128
法蘭連接尺寸：按JB/T79-94標準
