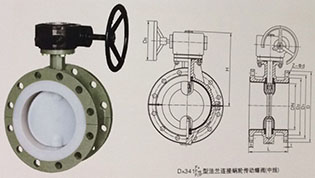

D341F4-10、16、25法蘭式襯氟蝶閥
法蘭連接蝶閥 設計與制造符合中國國家標準 基本結構形式(蝶板軸與閥體閥座中心線重合） A. DA41F/P半襯里型 閥體全襯里/蝶板與蝶板軸為不銹鋼（不襯）蝶板與軸由銷釘連接 B. DA41F全襯里型 閥體全襯里/蝶板與蝶板軸全襯/蝶板與軸固定連接 基本型號 遵循規范 STANDARD 設計與制造 GB12238(中線) 結構長度 Gb12221（短-長系列） 法蘭尺寸 JB78/JB79(或按合同要求) 壓力試驗 GB/T 13927 標志 GB 12220 供貨 GB/T 12252 公稱壓力LIPN0.6-1.6MPa 公稱通徑DN40-1200mm 手 動 DA71F/P(半襯) 蝸 輪 轉 動 DA341F/P(半襯) DA71F3(全襯里) DA341F3(全襯里) DA71F46(全襯里) DA1F46(全襯里) 氣 動 DA671F/P(半襯) 電 動 DA941F/P(半襯) DA671F3(全襯里) DA941F3(全襯里) DA671F46(全襯里) DA941F46(全襯里) 主要零件及材料
法蘭連接蝶閥
基本型號
主要零件及材料
灰鑄鐵
上、下閥體
主要連接尺寸和重量
主要連接尺寸和重量 公稱通徑 標準值 參考值 DN(mm) NPS(inch) L D D1 D2 f b Z--Φd D0 H Kg PN1.6MPa 40 11/2 106 145 110 85 3 18 4--Φ18 160 140 10 50 2 108 160 125 100 3 20 4--Φ18 200 160 11 65 21/2 112 180 145 120 3 20 4--Φ18 250 160 13 80 3 114 195 160 135 3 22 8--Φ18 260 170 15 100 4 127 215 180 155 3 24 8--Φ18 300 180 18 125 5 140 245 210 185 3 26 8--Φ18 300 275 23 150 6 140 280 240 210 3 28 8--Φ23 200* 295 30 200 8 152 335 295 265 3 30 12--Φ23 200* 320 43 250 10 165 405 355 320 3 32 12--Φ25 240* 385 60 300 12 178 460 410 375 4 34 12--Φ25 240* 390 85 350 14 190 520 470 435 4 38 16--Φ25 240* 460 115 400 16 216 580 525 485 4 40 16--Φ30 280* 510 150 450 18 222 640 585 545 4 44 20--Φ30 280* 540 180 500 20 229 705 650 608 4 46 20--Φ34 320* 570 210 600 24 267 840 770 718 5 54 20--Φ41 320* 660 320 700 28 292 910 840 788 5 54 24--Φ41 360* 710 480 800 32 318 1020 950 898 5 54 24--Φ41 380* 780 600 900 36 330 1120 1050 998 5 54 28--Φ41 400* 885 750 1000 40 410 1255 1170 1110 5 60 28--Φ48 500* 990 1000 主要連接尺寸和重量 公稱通徑 標準值 參考值 DN(mm) NPS(inch) L D D1 D2 f b Z--Φd D0 H Kg PN2.5MPa 40 11/2 106 145 110 85 3 20 4--Φ18 200 140 10 50 2 108 160 125 100 3 22 4--Φ18 200 160 11 65 21/2 112 180 145 120 3 24 8--Φ18 250 160 13 80 3 114 195 160 135 3 26 8--Φ18 250 170 15 100 4 127 215 190 160 3 30 8--Φ23 300 180 18 125 5 140 245 220 188 3 32 8--Φ25 300 275 23 150 6 140 280 150 218 3 32 8--Φ25 240* 295 30 200 8 152 335 310 278 3 36 12--Φ25 240* 320 43 250 10 165 405 370 332 3 40 12--Φ30 280* 385 60 300 12 178 460 430 390 4 42 16--Φ30 280* 390 85 350 14 190 520 490 448 4 44 16--Φ34 320* 460 115 400 16 216 580 550 505 4 48 16--Φ34 320* 510 150 450 18 222 640 600 555 4 52 20--Φ34 360* 540 180 500 20 229 705 660 610 4 56 20--Φ41 360* 570 210 600 24 267 840 770 718 5 56 20--Φ41 380* 660 320
