H74W-10、16、25對夾圓片式止回閥
一、結構及用途 本公司生產的H74型圓片式止回閥，是一種超薄形止回閥，它具有結構簡單、外形美觀、重量輕、安裝方便等優點。該閥主要用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。 二、主要技術參數
公稱壓力PN(Mpa)
試驗壓力(Mpa)
適用溫度℃
適用介質
殼體
密封
硬密封
軟密封
1.0
1.5
1.1
≤400
≤120(最高≤250)
油、水、酸酸堿等液體
1.6
2.4
1.76
2.5
3.75
2.75
三、主要零件材料
閥體、閥瓣
密封圈
材料
碳鋼、不銹鋼、銅
丁腈橡膠、三元乙丙橡膠、聚四氟乙烯 、不銹鋼

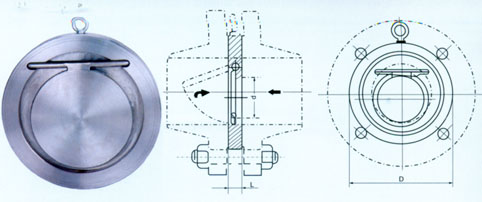

四、主要外形尺寸(法蘭連接尺寸按GB4216R 規定)
INCH
d
L
D
PN1.0MPa
PN1.6MPa
PN2.5MPa
40
24
18
96
50
2
30
20
109
65
36
129
80
3
46
144
100
4
68
164
170
125
5
91
194
196
150
6
116
220
226
200
8
143
25
275
286
250
10
191
330
331
343
300
12
216
32
280
386
403
350
14
263
38
440
447
459
400
16
305
492
497
517
450
356
541
558
567
500
388
48
597
618
627
600
470
70
697
736
732
