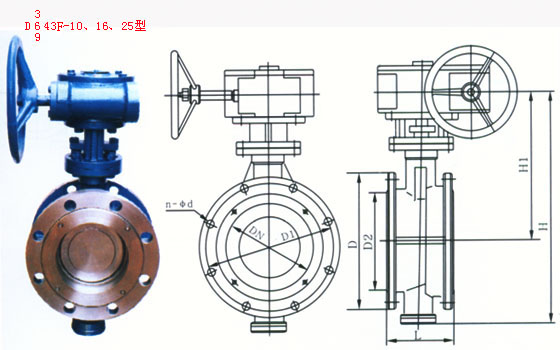

法蘭式四氟閥座偏心蝶閥

主要尺寸

公稱通徑 (DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa				1.6MPa
	L	H1	H	D	D1	D2	n-Φd	D	D1	D2	n-Φd
50	108	265	350	160	125	100	4-18	165	125	99	4-18
65	112	275	365	18O	145	12O	4-18	185	145	118	4-18
80	114	280	380	195	160	135	8-18	200	160	132	8-18
1OO	127	3OO	425	215	180	155	8-18	220	180	156	8-18
125	140	315	450	245	210	185	8-18	25O	210	184	8-18
150	140	325	470	280	240	21O	8-23	285	240	211	8-23
200	152	395	595	335	295	265	8-23	340	295	266	12-23
25O	165	420	62O	390	350	320	12-23	405	355	319	12-25
300	178	5OO	75O	440	400	368	12-23	460	410	370	12-25
350	190	53O	800	50Q	460	428	16-23	520	470	429	16-25
400	216	570	870	565	515	482	16-25	580	525	480	16-30
450	222	600	920	615	565	532	20-25	640	585	548	20-30
500	229	680	1040	670	620	585	20-25	715	650	609	20-33
600	267	750	1170	780	725	685	20-30	840	770	720	20-36
700	292	810	1290	895	840	800	24-30	910	840	794	24-36
800	318	905	1440	1010	950	905	24-34	1025	950	901	24-39
9OO	33O	960	1550	111O	105O	1005	28-34	1125	1050	1001	28-39
1000	410	1010	165O	1220	1160	1115	28-34	1255	1170	1112	28-42
