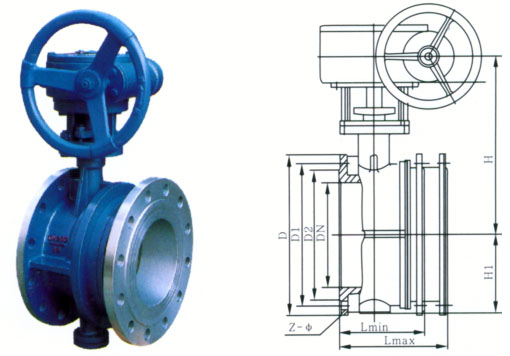

法蘭式伸縮蝶閥
一、 用途 伸縮蝶閥適用于溫度≤425℃，公稱壓力≤1.6MPa的食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。 二、特點： 1、設計新穎、合理、結構獨特、重量輕，操作方便，啟閉迅速； 2、伸縮蝶閥除了能作調節和截流作用，補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便； 3、密封部位可調節更換，密封性能可靠等特點 三、采用標準 設計標準：GB/T12238-2008 法蘭標準：GB/T9113.1；GB/T17241.6 檢驗標準：GB/T13927-2008 四、主要技術參數
公稱通徑
DN(mm)
50-2000
公稱壓力
PN(MPa)
0.6
1.0
1.6
試驗壓力
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
金屬密封≤425℃
驅動形式
手動、蝸輪傳動、氣動、電動
五、主要零件材料
材料
閥體
鎳鉻鑄鐵、球墨鑄鐵、鑄鐵、碳鋼、不銹鋼
蝶板
鎳鉻鑄鐵、球墨鑄鐵、鑄鐵、合金鋼、不銹鋼
密封圈
橡膠、聚四氟乙烯、不銹鋼
閥桿
2Cr13、不銹鋼
伸縮管
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
填料
丁腈橡膠、柔性石墨
主要尺寸
D1
D2
D
Lmax
Lmin
H1
H2
2-Φd
100
180
155
215
216
174
110
170
8-Φ18
125
210
185
245
232
186
123
150
240
280
239
194
140
8-Φ23
200
295
265
335
264
214
238
250
350
320
390
296
235
195
270
12-Φ23
300
400
368
440
222
460
428
500
252
330
16-Φ23
515
482
565
332
282
285
16-Φ25
450
532
615
355
305
310
402
20-Φ25
620
585
670
365
315
337
438
600
725
685
780
420
370
393
490
20-Φ30
700
840
800
895
446
396
558
24-Φ30
950
905
1010
476
426
625
24-Φ34
900
1050
1005
1110
506
456
560
28-Φ34
1000
1160
1115
1220
516
466
610
750
1200
1380
1325
1450
510
880
32-Φ41
1400
1590
1525
1675
590
540
987
36-Φ48
1600
1820
1750
1915
630
960
1158
40-Φ54
1800
2020
1950
2115
680
1060
1258
44-Φ54
2000
2230
2160
2325
730
1165
1365
48-Φ54
