您的位置：網站首頁 > 產品中心

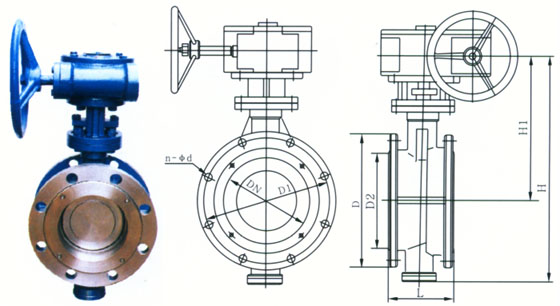

法蘭式蝸輪傳動彈性硬密封蝶閥

D343H-10、16型

主要尺寸

公稱通徑 (DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa				1.6MPa
	L	H1	H	D	D1	D2	n-Φd	D	D1	D2	n-Φd
50	108	265	350	160	125	100	4-18	165	125	99	4-18
65	112	275	365	180	145	120	4-18	185	145	118	4-18
80	114	280	380	195	160	135	8-18	200	160	132	8-18
1OO	127	300	425	215	180	155	8-18	220	180	156	8-18
125	140	315	450	245	210	185	8-18	250	21O	184	8-18
150	140	325	470	280	240	210	8-23	285	240	211	8-23
200	152	395	595	335	295	265	8-23	340	295	266	12-23
25O	165	420	620	390	350	320	12-23	405	355	319	12-25
3OO	178	500	750	440	400	368	12-23	460	410	370	12-25
350	190	53O	800	500	460	428	16-23	52O	470	429	16-25
400	216	57O	87O	565	515	482	16-25	580	525	480	16-30
450	222	600	920	615	565	532	20-25	640	585	548	20-30
500	229	680	1040	670	620	585	20-25	715	65O	609	20-33
600	267	75O	117O	780	725	685	20-30	840	770	720	20-36
700	292	810	1290	895	840	800	24-30	91O	840	794	24-36
8OO	318	905	1440	1O1O	950	905	24-34	1025	950	901	24-39
9OO	33O	960	1550	1110	105O	1005	28-34	1125	1050	1001	28-39
1000	410	1010	165O	1220	1160	1115	28-34	1255	117O	1112	28-42
